Pompes doseuses et vannes Dosage sûr et durable du chlore gazeux dans l'industrie

Désinfecter les eaux de process, blanchir les textiles, fabriquer des matières premières telles que le PVC : le chlore gazeux est indispensable dans l'industrie. Cependant, la manipulation de ce produit chimique est extrêmement dangereuse, car même de faibles quantités peuvent causer des dommages irréversibles à la santé. Il est donc d’autant plus important que les utilisateurs n’aient pas à combiner des composants provenant de différents fabricants, ce qui comporte tous les risques liés aux problèmes de compatibilité. La solution : une installation de chloration conçue comme une solution globale.

Les spécialistes en pompes Lutz-Jesco : tout commence par une bouteille sous pression contenant du chlore gazeux, qui sert de source de gaz. L'objectif est d'introduire ce gaz dangereux dans l'eau sous vide, afin qu'aucun gaz ne s'échappe en cas de fuite. Pour cela, on utilise des injecteurs fonctionnant selon le principe de Venturi : un jet d’eau à haut débit génère une dépression qui aspire le chlore gazeux de la bouteille et l’introduit dans le réseau d’eau. Pour garantir la stabilité de ce processus, une pompe de surpression fournit l’eau motrice à une pression constante et en quantité suffisante.

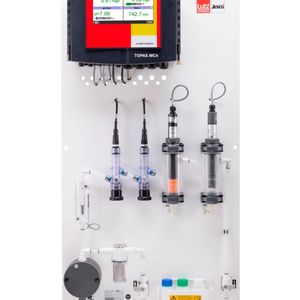

Le débit de gaz peut alors être régulé à l'aide de la vanne de régulation C7700. Celle-ci permet une régulation automatique adaptée aux besoins, par exemple via une commande centralisée par API ou via le régulateur Topax intégré au tableau de mesure Easypro. De plus, le système peut être complété par Condichlor, un filtre à chlore gazeux et un réducteur de pression avec séparateur de gouttes. « Il empêche la condensation du chlore liquide, protège l'installation contre les impuretés et renforce la sécurité de fonctionnement », explique Mahmoud Parsamanesh.

Galerie d'images

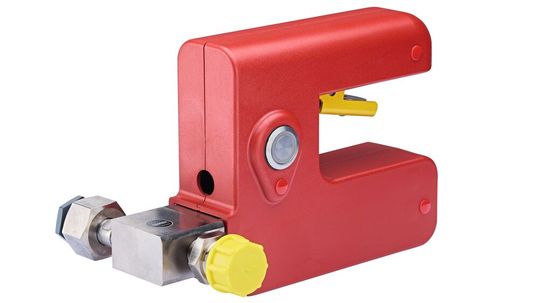

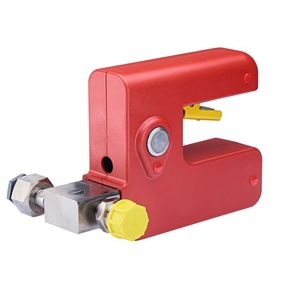

En cas d'urgence, Chlorstop interrompt le débit de gaz en une fraction de seconde

Deux autres composants garantissent la sécurité lors du fonctionnement : Le régulateur de vide C2213 maintient le système sous vide à un niveau constant, empêche les reflux vers la bouteille de chlore et protège ainsi l'installation. Le détecteur de gaz Easycon est également utilisé pour surveiller l'air ambiant. Dès que la concentration dépasse les seuils prédéfinis, l'appareil déclenche une alarme avec des sirènes et des feux clignotants. De plus, la soupape de sécurité Chlorstop interrompt le débit de gaz directement au niveau de la vanne du réservoir.

Les systèmes d'urgence, tels que les installations d'extinction automatique ou les épurateurs de gaz, peuvent également être activés automatiquement afin d'offrir une protection supplémentaire en cas d'urgence. « Le système offre ainsi une solution pour le stockage, la surveillance et le dosage en toute sécurité du chlore gazeux et facilite le respect des procédures de travail conformes aux normes », explique Mahmoud Parsamanesh.

Un dosage précis et constant des produits chimiques grâce à un microprocesseur

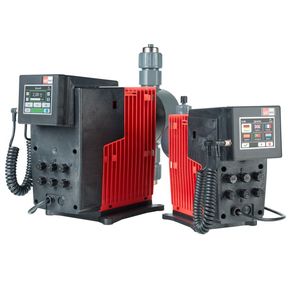

Lutz-Jesco a par ailleurs publié l'article La Memdos Smart fait désormais partie de notre gamme : il s'agit d'une pompe à membrane permettant un dosage précis, et donc durable, de produits chimiques agressifs dans l'industrie et le traitement de l'eau. Sa particularité : la pompe fonctionne avec un microprocesseur qui permet un fonctionnement asynchrone du moteur. Ainsi, la membrane se déplace à une vitesse plus élevée lors de l'aspiration et à une vitesse réduite lors du refoulement. On obtient ainsi un débit à faibles pulsations, qui permet un dosage précis à pression constante. La répétabilité est de +/- 1 %. En revanche, de nombreuses pompes doseuses à membrane et à piston classiques génèrent des erreurs lorsqu’elles dosent par à-coups plutôt que de manière régulière.

Rotating Equipment Days

Verfügbarkeit steigern, Energie sparen: So verbessern Sie Ihr Rotating Equipment messbar

Le Memdos Smart est disponible en deux tailles, couvrant une large gamme de débits. La version la plus petite offre un débit compris entre 2,6 et 30,7 litres par heure, tandis que la plus grande offre un débit compris entre 58,5 et 182 litres par heure. Différents matériaux sont également disponibles, tels que le PVC, le PP, le PVDF et l'acier inoxydable, afin de garantir la compatibilité avec des produits chimiques tels que le fluorure, l'acide fluorhydrique, l'acide peracétique ou l'acide sulfurique concentré. La commande du Memdos Smart s’effectue via un écran tactile couleur de 3,5 pouces et est intuitive, à l’instar d’un smartphone. Des accessoires facilitant l’installation et la mise en service sont également disponibles. Il s’agit notamment de kits de raccordement comprenant des conduites d’aspiration, des points d’injection, des amortisseurs de pulsations ainsi que des soupapes de maintien de pression et des soupapes de décharge.
