Technique d'entraînement Précision et hygiène : raccords rigides et bagues de serrage pour les installations agroalimentaires

Ruland a développé ses bagues de serrage et ses accouplements rigides pour répondre aux exigences les plus élevées en matière de précision, d'hygiène et de fiabilité dans le secteur agroalimentaire. Des machines d'emballage à la transformation alimentaire, ces composants garantissent une sécurité de fonctionnement maximale tout en nécessitant un entretien minimal.

Les fabricants de produits alimentaires et de boissons sont confrontés à des défis particuliers en matière de précision, d'hygiène et de fiabilité de leurs installations. Les bagues de serrage et les accouplements rigides de Ruland sont conçus et fabriqués pour répondre aux exigences élevées des machines et installations destinées à la transformation, au conditionnement et à la manutention des produits alimentaires, afin d’améliorer l’efficacité des installations et de réduire les temps d’arrêt.

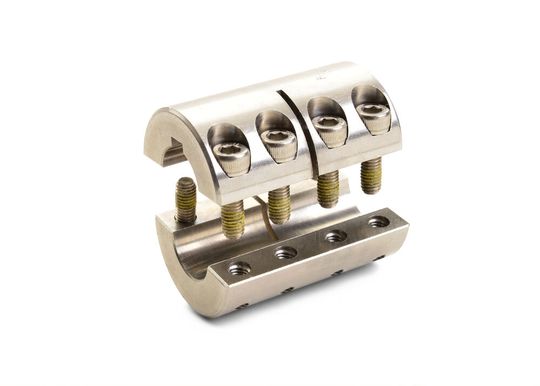

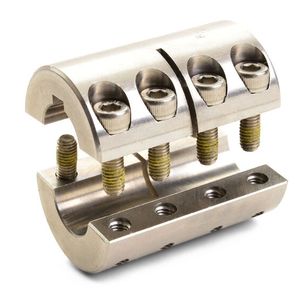

Pour les nombreuses applications possibles dans le domaine de l'emballage alimentaire, telles que les formeuses de cartons, les encartonneuses ou les machines de formage, de remplissage et de fermeture, Ruland propose des accouplements rigides dans une grande variété de tailles et de modèles. Ces accouplements sont idéaux pour les liaisons arbre-à-arbre et les applications de précision à servocommande, car ils n’introduisent ni défauts d’alignement, ni vibrations, ni bruits de roulements dans le système. Les alésages sont honés avec précision et les vis sont conçues pour amortir les vibrations. Les modèles d’accouplements en deux parties sont dotés de vis disposées en vis-à-vis pour garantir un ajustement, un alignement et une force de serrage exceptionnels. Les accouplements en acier inoxydable 1.4305 sont équipés en série de vis du même matériau. Le revêtement anti-vibrations breveté Nypatch empêche le « grippage » du filetage, garantit un ajustement parfait et permet une réutilisation répétée des vis. Les accouplements rigides sont disponibles en version de serrage en une ou deux parties, avec ou sans rainures de clavette, et avec des diamètres d’alésage compris entre 3 et 50 mm. Sur demande, ils peuvent être livrés avec des dimensions sur mesure, des combinaisons de diamètres en pouces et métriques, ainsi qu’en acier inoxydable 1.4401/1.4404.

Galerie d'images

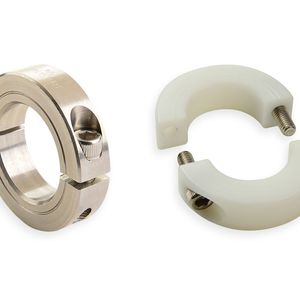

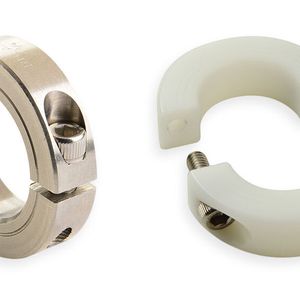

Bagues de serrage : éléments de guidage de précision disponibles dans différents matériaux

Les bagues de serrage sont généralement utilisées dans les installations de transformation, d'emballage et de manutention des produits alimentaires comme éléments de guidage, entretoises, butées mécaniques ou pour l'alignement et la fixation de composants. Les concepteurs et les fabricants bénéficient de la perpendicularité rigoureusement contrôlée entre la face frontale et l'alésage des bagues de serrage Ruland : l'écart total est en effet inférieur ou égal à 0,05 mm. Cette caractéristique s’avère particulièrement utile lorsque les bagues de serrage sont utilisées comme butées ou pour l’alignement de composants tels que des roulements ou des roues dentées. Ruland fabrique toutes ses bagues de serrage avec une surface lisse et sans bavures, ce qui réduit le risque de contamination métallique de l’installation. Les bagues de serrage en acier inoxydable 1.4305 ou 1.4401/1.4404 sont équipées de vis du même matériau afin de garantir une résistance à la corrosion homogène et de respecter les prescriptions légales. Les bagues de serrage en plastique peuvent, bien qu’avec certaines limitations de performances, être utilisées comme alternative économique à l’acier inoxydable. Afin de garantir leur résistance à la corrosion, elles sont fournies avec des vis en acier inoxydable. Ruland propose également des bagues de serrage en aluminium anodisé pour les applications ne nécessitant ni acier inoxydable ni plastique. Toutes les bagues de serrage sont disponibles dans des diamètres intérieurs allant de 3 à 150 mm.

Les accouplements rigides et les bagues de serrage de Ruland sont conformes aux normes RoHS3 et REACH et respectent la réglementation relative aux minerais provenant de zones de conflit. Ruland s'approvisionne en barres auprès d'aciéries sélectionnées et fabrique tous ses produits dans sa propre usine, certifiée ISO 9001:2015, dans le cadre de contrôles qualité rigoureux et selon des procédés de production propres à l'entreprise.

Ruland expose au salon Drinktec de Munich. Vous trouverez ces experts en construction d'installations dans le hall B5, stand 204.
